产品参数:
系统 | 数控系统 | 广数928TEA | |
带主轴编码器、手摇脉冲发生器 | |||
工作 | CK6150/1000/1500 | ||
范围 | 床身最大回转直径 | Φ500mm | |
滑板上最大车削直径 | Φ250mm | ||
最大工件长度 | 850mm /1500mm | ||
主轴 | 主轴孔前端锥度 | 公制φ90 1:20 | |
主轴通孔直径 | Φ82mm | ||
主轴调速范围 | 50~1800r/min(无极调速) | ||
主轴电机 | 7.5 kW | ||

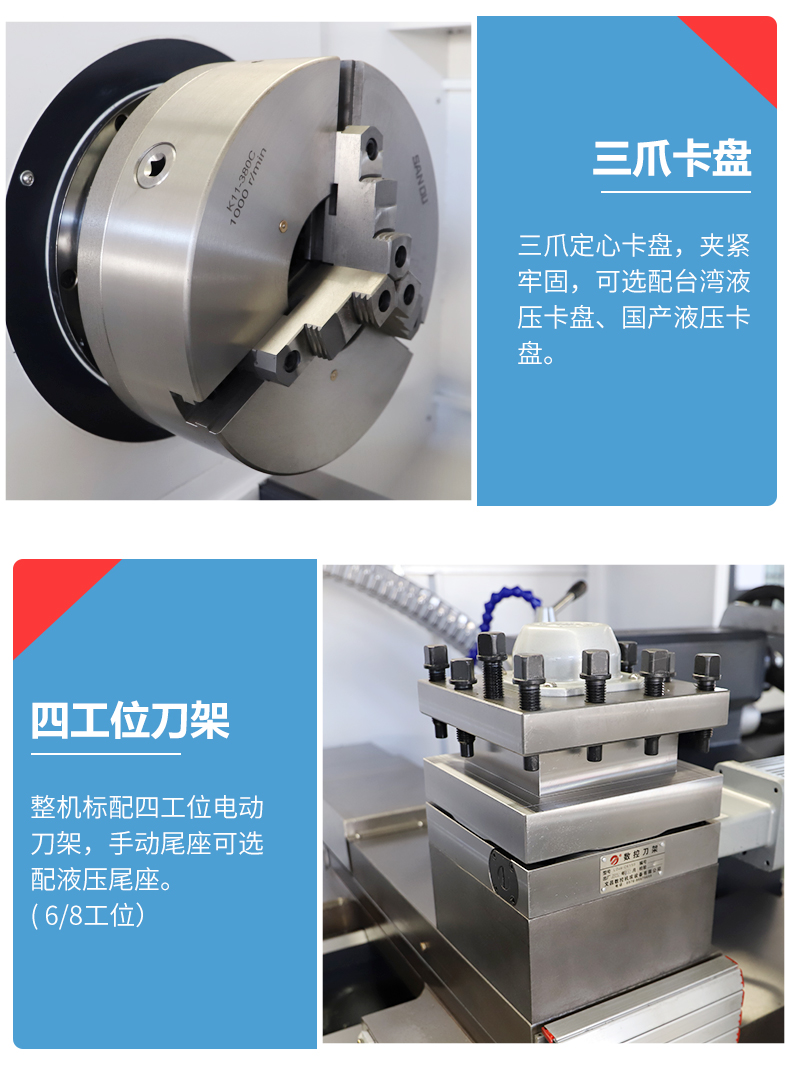

卡盘 | φ250 | ||
坐标轴 | X轴最大快移速度 | 8m/min | |
Z轴最大快移速度 | 10m/min | ||
定位精度 | X轴≤0.025mm、Z≤0.030mm | ||
重复定位精度 | X轴≤0.012mm,、Z≤0.015mm | ||

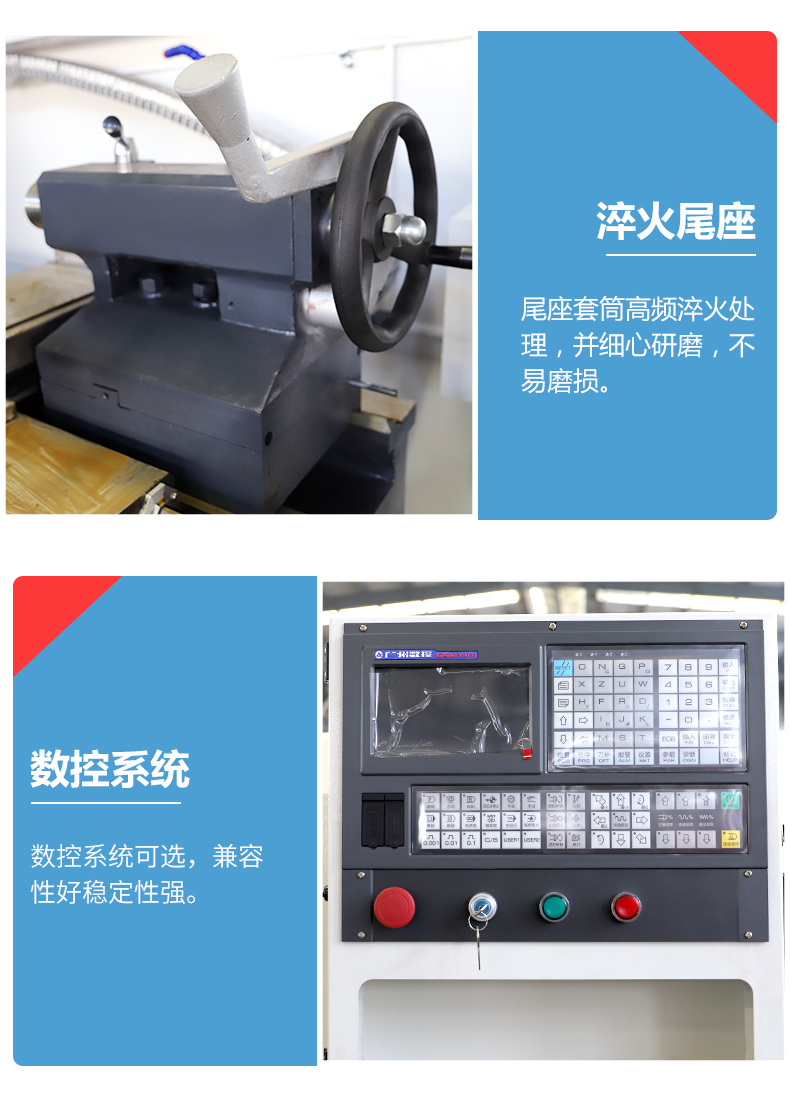

回转 | 刀架型式 | 国产电动回转刀架 | |
刀架 | 刀座数量 | 四位 | |
外径、端面刀柄规格 | 25mmX25mm | ||
冷却 | 冷却水泵 | 90W(三相电泵) | |
自动润滑装置 | DHB-(TM)3型电动润滑泵泵 | ||
传动 | 主轴轴承 | 哈轴 | |
部件 | 滚珠丝杠 | 北方岐山 | |
丝杠轴承 | 哈轴 | ||
硬轨 | 自制 | ||
其它 | 机床总电容量 | 12kW | |
机床净重(约) | 2800kg/3150kg | ||
机床外形尺寸 | 2960/3630*1520*1750 |
