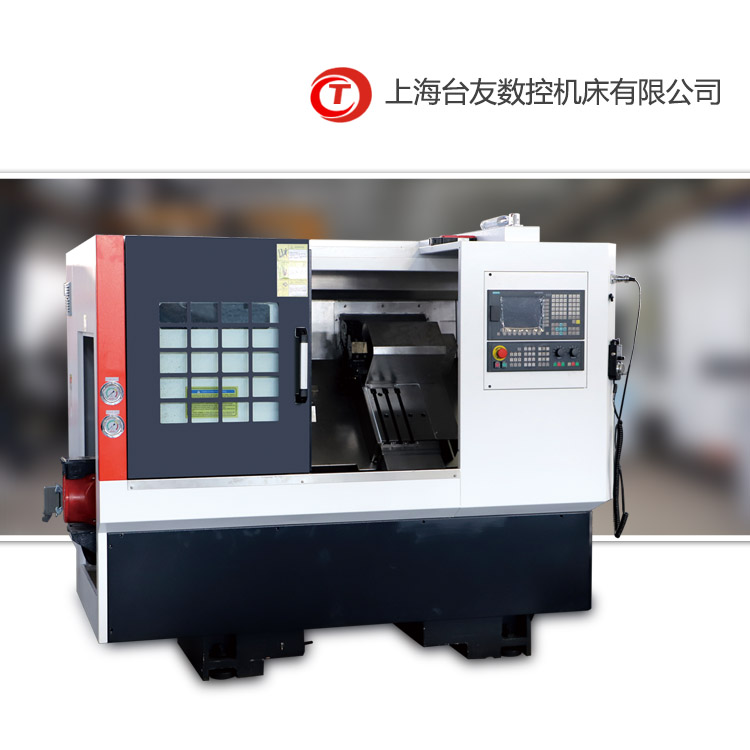

TCK6340斜床身数控车床

咨询热线:
133 6185 0666
产品中心/products
联系我们/contact
电话:13361850666
邮箱:shtaiyou@163.com
地址:上海市奉贤区

产品详情

Product Details


机床主要结构特点:

1、 本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。
2、 采用45°整体斜床身结构,配置高精度预负荷台湾直线滚动导轨,机床的位置精度高,排屑流畅、适合高速高精加工。

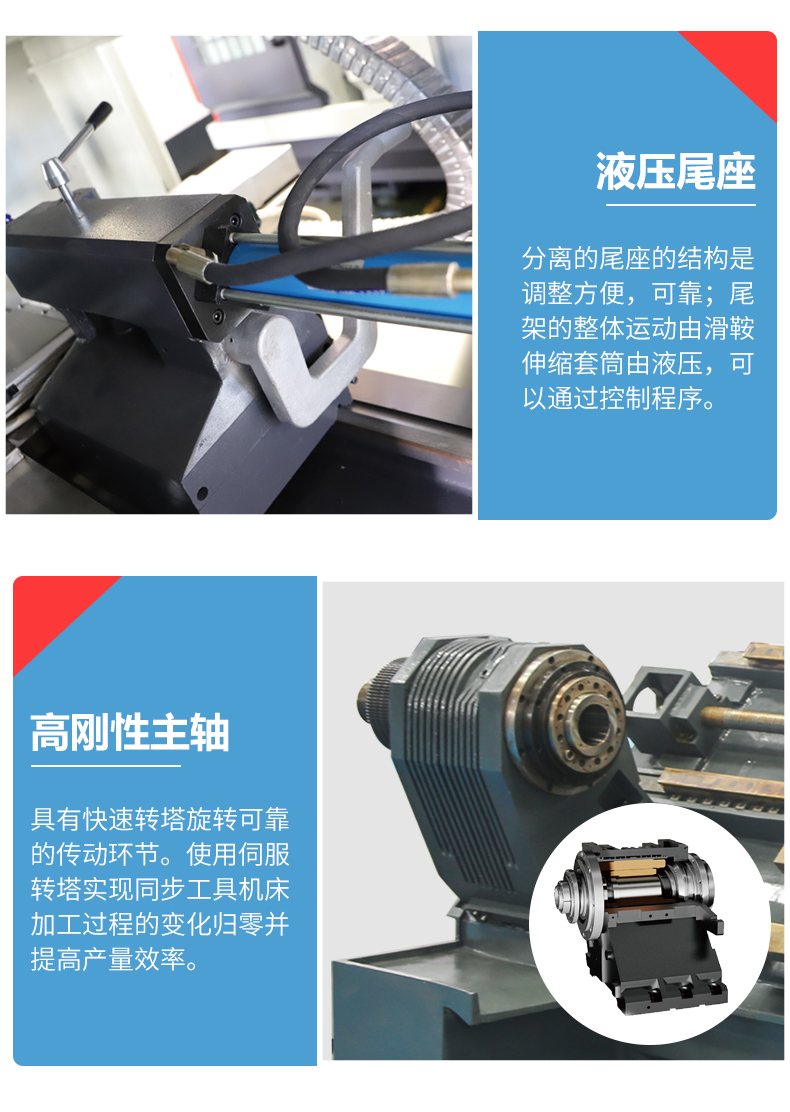

3、 高速高精高刚性弹壳式主轴单元,伺服主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高速高精性能的可靠。

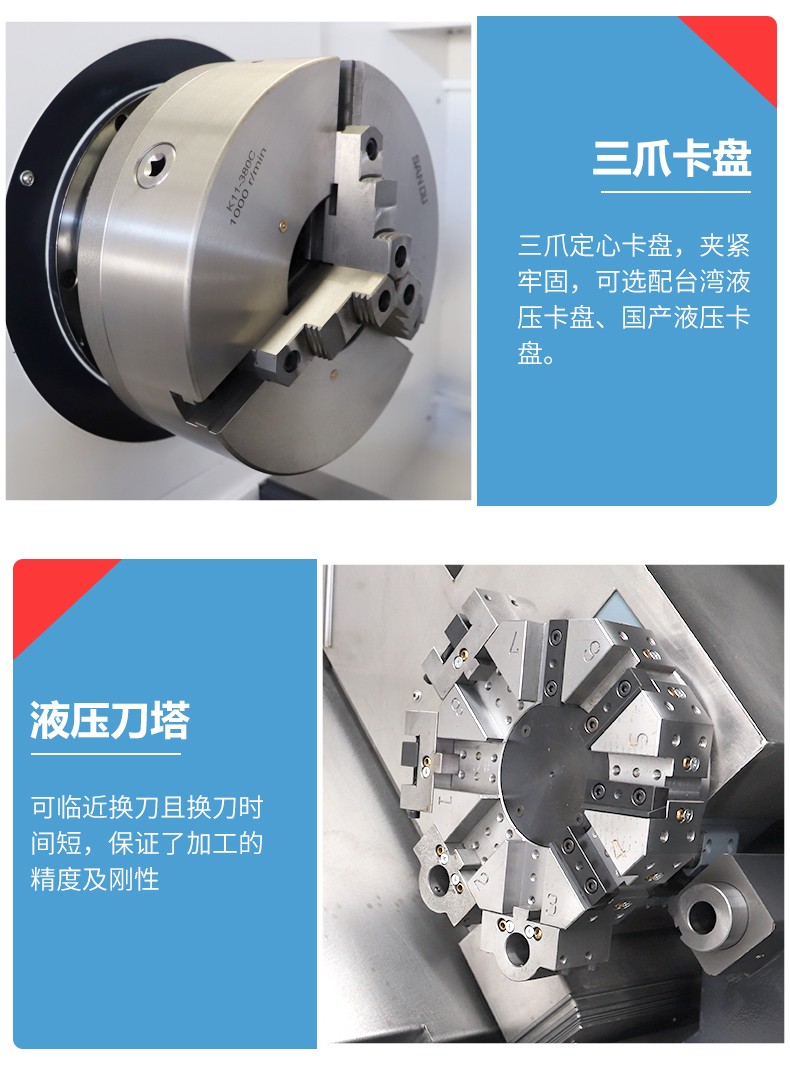

4、 选用排刀方式,换刀速度快,定位精度高。
5、 X、Z方向进给采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。
6、 机床防护采用全防护设计,宜人性强,美观独特,防水防屑可靠,维护方便。

主要技术参数

部分 项  目 TCK6340S
主要参数 床面上回转直径 Φ400

主轴及卡盘参数
刀架上加工直径 Φ130
加工长度 400(刀塔300)
主轴头形式 A2-5

进给部分参数
主轴电机功率(KW) 3.7
主轴高转速 4000

外型
主轴通孔直径 Φ48
X轴极限行程 400
X轴电机扭矩 6N.M
X/Z轴线轨规格 30/30
Z轴极限行程 500(带刀塔300)
Z轴电机扭矩 6 N.M
X、Z轴连接方式 直联
床身形式及斜度
外型尺寸(长×宽×高)
整体式/45o约2390×1530×1780
重量 重量(约重)  约2500kg
