V7系列加工中心

产品概述:
高速位移,可节省非加工时间50%。
加高立柱设计,预留安装第四、第五轴空间。
床身结构坚固、能承受高速运动产生的惯量。
咨询热线:
133 6185 0666
产品中心/products
联系我们/contact
电话:13361850666
邮箱:shtaiyou@163.com
地址:上海市奉贤区

产品详情

Product Details

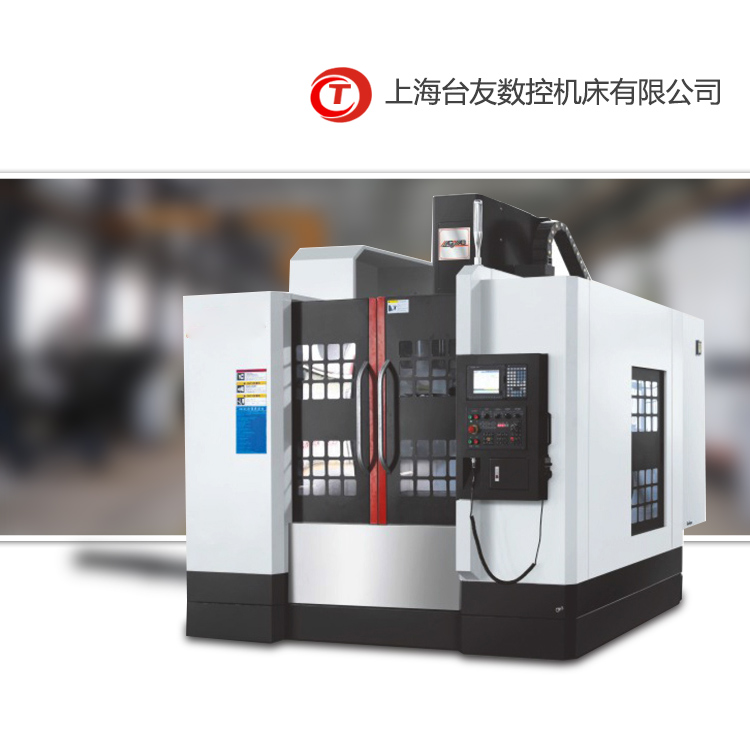

V7数控加工中心

      台湾主轴

      高强度树脂砂铸件

      经多次时效处理

      台湾线轨

      C3级滚珠丝杠

      台湾打刀缸

      台湾精密螺帽

      不锈钢防护罩

      自动间歇润滑系统

      调整垫铁

      刀库可选

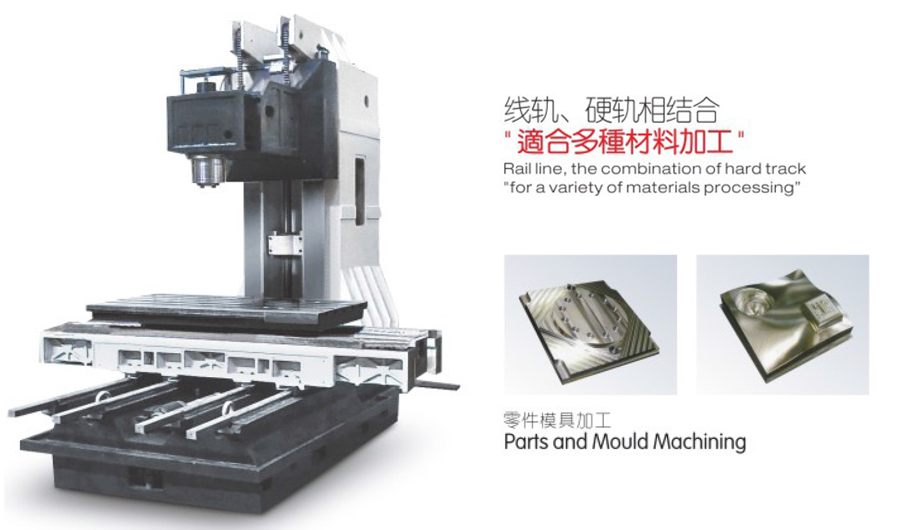

      高强度树脂砂铸件

      三轴台湾线轨

      多款进口/国产数控系统可选

      斗笠/圆盘机械手刀库

      台湾高速主轴单元

      分离式手轮

      气动拉刀系统

      全防护结构

      调整垫铁及螺丝

      自动间歇润滑


主要技术参数 SPECIFICATIONS V7

行程 Travel
X轴行程 X-Axis Travel 700mm
Y轴行程 Y-Axis Travel 450mm
Z轴行程 Z-Axis Travel 500mm
主轴端面至工作台距离 Spindle Nose To Table 130-630mm
主轴中心至立柱导轨 Spindle Axis To Column 516mm
进给 cutting feed
X轴快速移动 X Axis rapid feed speed 48m/min
Y轴快速移动 Y Axis rapid feed speed 48m/min
Z轴快速移动 Z Axis rapid feed speed 48m/min
切削进给 Cutting feed 1-10m/min
推荐三轴伺服电机扭矩   X/Y:11.5 N.m Z:18.6 N.m
工作台 Table
工作台面积 Table size 900×450mm
最大承重 Max weight on table 400Kg
工作台面距地面高度 working from the ground surace height 约800mm
T型槽 T-slot 3×18×150mm
主轴 Spindle
选配 Standard 皮带式 直结式(选配)
转速 Speed 10000 rpm 12000/15000rpm
主轴锥孔 Spindle taper BT40 BT40
推荐主电机功率 Power of main motor 5.5KW 5.5KW
机械精度 Machine Accuracy
定位精度(JIS标准) positioning accuracy 0.005/300mm
重复定位精度(JIS标准) Repeat positioning accuracy 0.003mm
自动换刀系统 Automatic tool changer
刀库类及刀具数量 Capacity of tools 刀臂式 24PCS
换刀时间 Change times 2sec at 50Hz
机床外形尺寸及重量 Machine overall dimension and weight
机器重量(约) Machine weight 约4000Kg
机床外形尺寸 Machine overall dimension 约2300×1900×2400mm
