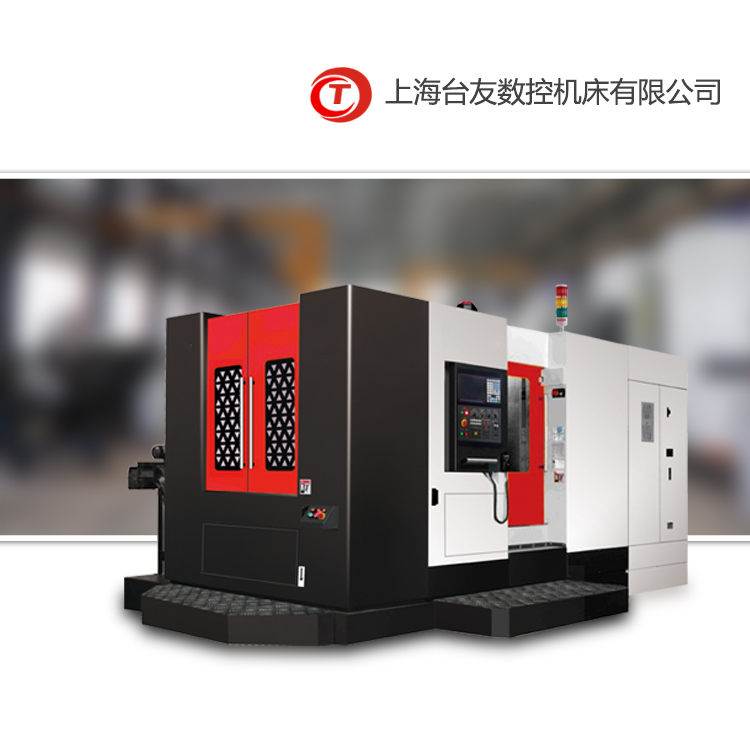

HMC630卧式加工中心

咨询热线:
133 6185 0666
产品中心/products
联系我们/contact
电话:13361850666
邮箱:shtaiyou@163.com
地址:上海市奉贤区

产品详情

Product Details


标准配置:

1.铸件:树脂砂型(铝木结合木型)。滚珠丝杠(台湾上银或银泰):X轴4012、Y轴4012、Z轴5012 。弹性联轴器(德国R+W )。
2.重预载滚柱导轨(台湾上银) : X、Y轴45,Z轴55。丝杠专用轴承(日本NSK)。

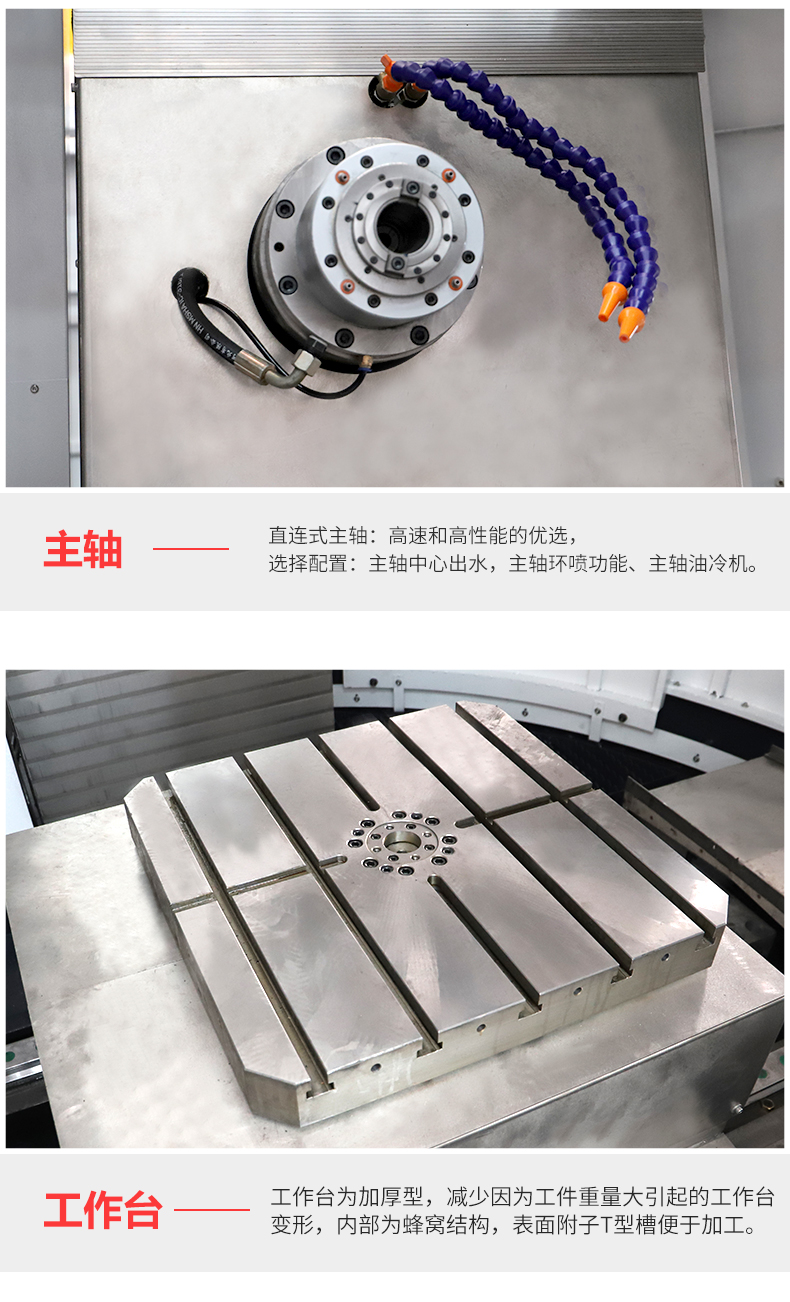

3.主轴(台湾) :卧式标准BT50- C 190环喷主轴,自制松刀油缸
4.导轨防护罩: X、Z向不锈钢金属包边钢护罩;Y向铠甲防护帘。
5.光机内液压、润滑管路系统。
6.导轨、丝杠、丝杠专用轴承润滑方式: 容积式。

HMC630卧式加工中心参数:

项目 单位 HMC630 HMC800
工作台面尺寸(长X宽) mm 630X700 800X800
工作台左右行程(X轴) mm 1000 1300
工作台前后行程(Z轴) mm 800 900
主轴箱上下行程(Y轴) mm 740 900
主轴端面至工作台中心距离 mm 150~950 180~1080
主轴端中心至工作台面距离 mm 60~800-80~660 100~1000-0~900
主轴锥孔维度号 mm ISO50 ISO50
主轴转速范围   20~6000 20~6000
快速移动速度(X、Y、Z) rpm 36/36/30 24
转台最大速度 m/min 10 10
直线运动坐标的定位精度 mm 0.012 0.012
直线运动坐标的重复定位精度 mm 0.008 0.008

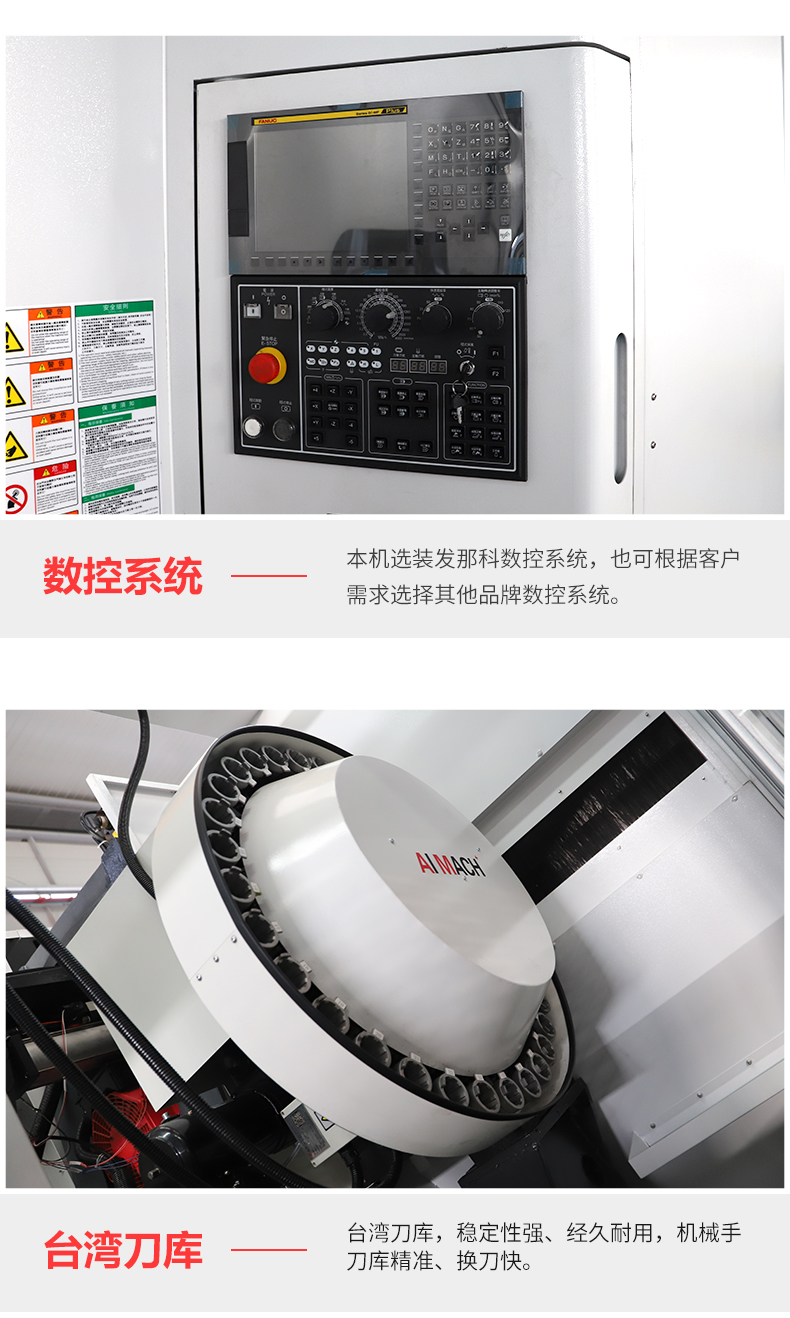

刀库容量 24 40
换刀时间 s 2.5 5.5
刀具最大重量 kg 18 25
刀具最大直径 mm 112 125
刀具最大长度 mm 320 350
主电机功率 kw 15/18 18/25
主轴最大扭矩 N.m 141 141
机床外形尺寸(长X宽X高) cm 380X270X275 500X370X395
