标准配置:
1.铸件:树脂砂型(铝木结合木型)。滚珠丝杠(台湾上银或银泰):X轴4012、Y轴4012、Z轴5012 。弹性联轴器(德国R+W )。
2.重预载滚柱导轨(台湾上银) : X、Y轴45,Z轴55。丝杠专用轴承(日本NSK)。

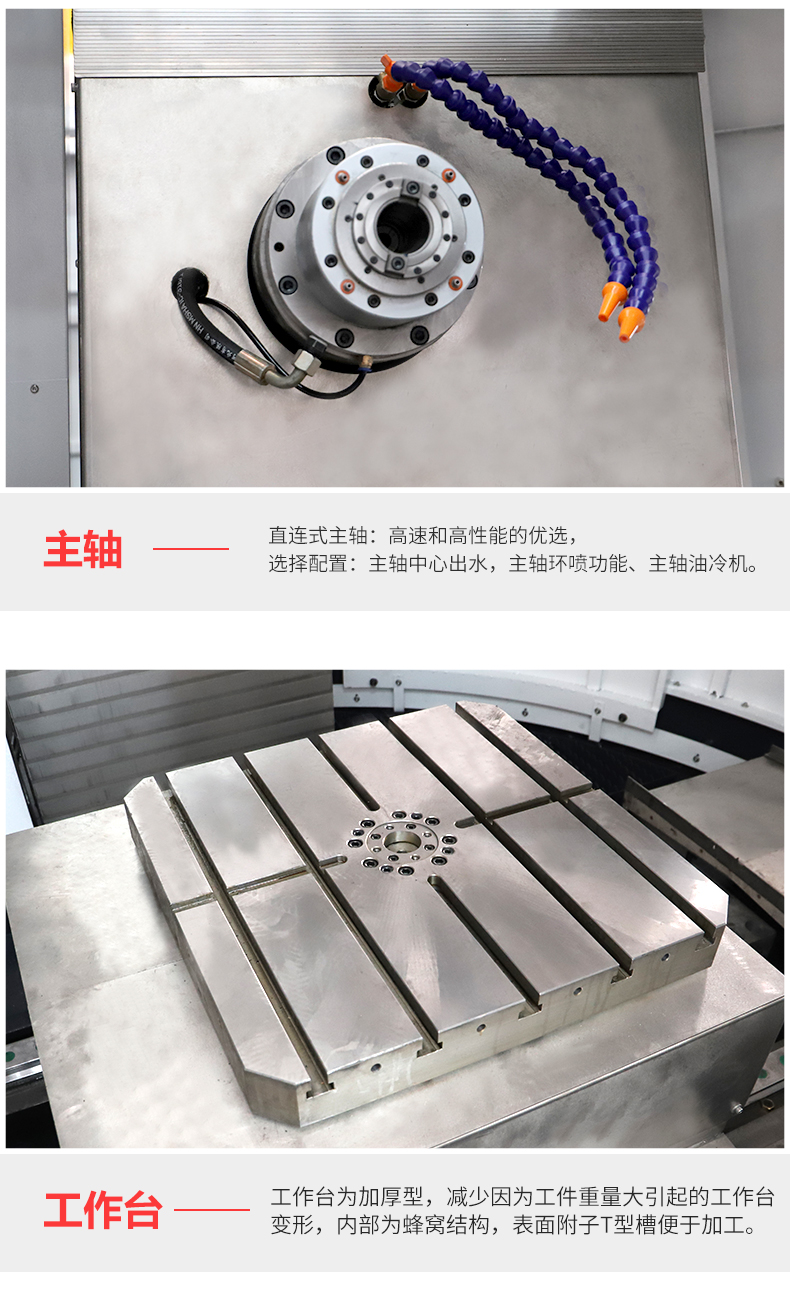

3.主轴(台湾) :卧式标准BT50- C 190环喷主轴,自制松刀油缸
4.导轨防护罩: X、Z向不锈钢金属包边钢护罩;Y向铠甲防护帘。
5.光机内液压、润滑管路系统。
6.导轨、丝杠、丝杠专用轴承润滑方式: 容积式。

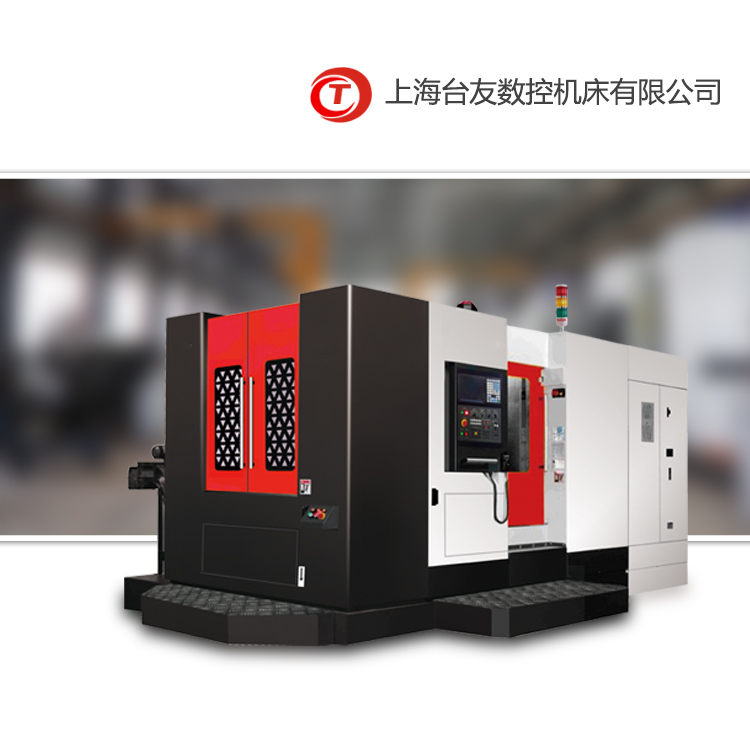

HMC500卧式加工中心参数:
项目 | 单位 | HMC500 | |
工作台(辅助工作台+圆台) | mm | 500X500 | |
工作台分度 | 1°X360 | ||
T型槽(槽数X槽宽X间距) | mm | 5X18X100 | |
工作台左右行程(X轴) | mm | 700 | |
工作台前后行程(Z轴) | mm | 810 | |
主轴箱上下行程(Y轴) | mm | 700 | |
主轴中心线至工作台中心距离(立式) | mm | 0~810 | |
主轴端面至工作台面距离(立式) | mm | -10~690 | |
主轴中心线至工作台面距离(卧式) | mm | 50~750 | |
主轴端面至工作台中心距离(卧式) | mm | -130~680 | |
主轴锥孔维度号 | BT40 | ||
主轴转速 | r/min | 20~3000 | |
主电机功率 | 额定 | kw | 7.5/11 |
最大 | 15 | ||
快速移动速度(X、Y、Z) | mm/min | 2400 | |
进给速度(X、Y、Z) | mm/min | 1~10000 | |
加工中心最小设定单位 | mm | 0.001 | |

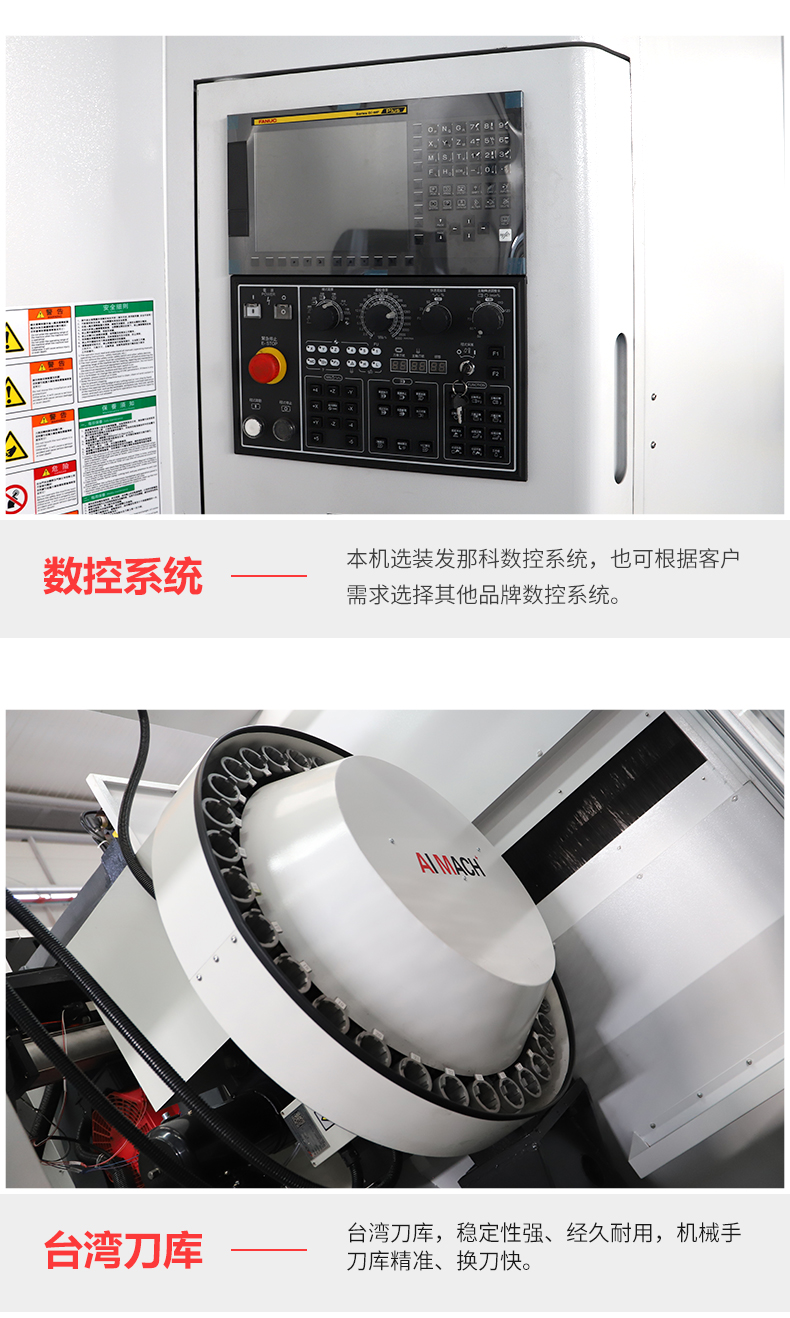

刀库容量 | 30 | ||
选刀方式 | 随机 | ||
最大刀具尺寸 | 直径 | mm | 77/130(相邻无刀) |
长度 | 320/300 | ||
最大刀具重量 | kg | 8 | |
刀具交换时间(刀对刀) | s | 2.5 | |
转台最大速度 | r/min | 5 | |
外形尺寸(长X宽X高) | cm | 365X280X234 |
